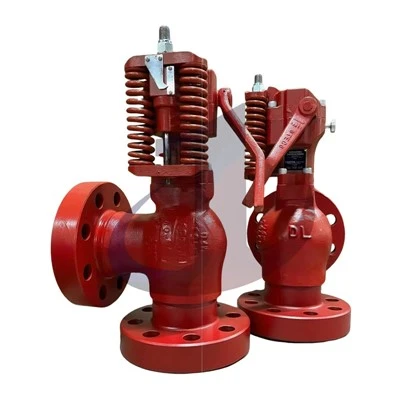

Soupape de sécurité de réinitialisation de pouce 8000 PSl de type RRV 3 Sentinel de DL

Le mécanisme principal de cette vanne réside dans sa capacité de décompression à « pop-action ». Lorsque la pression du pipeline dépasse un seuil pré-calibré, la force hydraulique appliquée au piston dépasse instantanément la précharge du ressort interne. Contrairement aux vannes à développante conventionnelles, la vanne de type RR- permet une « ouverture complète instantanée ». Cette conception garantit une décharge de pression maximale à travers le canal dans les plus brefs délais, empêchant ainsi l'accumulation de pression dans le système. Il assure une protection rapide et complète des équipements en aval, évitant ainsi les dommages graves causés par les coups de bélier.

Piston d'équilibrage hydraulique

Les pistons hydrauliques équilibrés constituent une technologie essentielle pour obtenir un déclenchement précis. Grâce à des canaux de fluide internes intelligemment conçus, la pression des deux côtés du piston maintient un équilibre dynamique dans des conditions de fonctionnement normales, le rendant insensible aux fluctuations de pression du pipeline ou aux chocs hydrauliques. Cela signifie que l'ouverture de la vanne est déterminée uniquement par l'atteinte du véritable point de consigne de surpression, et non par les pics de pression transitoires. Une telle conception améliore considérablement la répétabilité et la précision du réglage de la pression, empêchant efficacement les arrêts inutiles causés par un « battement de piston » ou un déclenchement accidentel, garantissant ainsi des opérations ininterrompues.

Mécanisme de réglage de la pression de résistance aux vibrations

Les vibrations mécaniques intenses sont monnaie courante sur les plateformes de forage. Le mécanisme de réglage de la pression de la vanne OTECO RR présente une conception spécialement conçue qui garantit que sa valeur de réglage ne reste pas affectée par les vibrations opérationnelles. Les opérateurs peuvent facilement régler la valeur de décompression à l'aide de l'écrou de réglage situé en haut de la vanne, avec une confirmation fournie par un indicateur de pression clair affichant les unités en PSI, Bar et KPa. Une fois définie, la valeur est solidement verrouillée, maintenant la stabilité même dans les conditions de vibrations les plus sévères tout en offrant une protection cohérente et fiable au système.

Fonctionnement manuel et indication visuelle de l'état

Pour améliorer la flexibilité et la sécurité opérationnelles, la vanne intègre un bouton de déverrouillage manuel multifonctionnel. Cette fonctionnalité permet aux opérateurs d'activer manuellement la vanne à tout moment (quelle que soit la pression du pipeline) pour tester le système, une dépressurisation programmée ou des interventions d'urgence. Notamment, l'emplacement physique du bouton lui-même sert d'indicateur d'état intuitif : « sa position indique clairement si la vanne est ouverte ou fermée ». Cette conception améliore considérablement la connaissance de la situation sur les plates-formes de forage, permettant aux opérateurs de surveiller instantanément l'état de l'équipement et de prendre des décisions plus sûres.

Réinitialisation manuelle rapide

Lorsque les incidents de surpression sont résolus et que le système revient à la normale, le processus de réinitialisation des vannes devient remarquablement simple. Les opérateurs doivent simplement actionner un levier de réinitialisation sans -désactivation, qui peut fermer la vanne et la remettre en état de veille en quelques secondes. L’ensemble de cette procédure ne nécessite aucun outil spécialisé ni pièce de rechange, ce qui réduit considérablement les temps d’arrêt et permet une reprise rapide des opérations de forage.

Installation unique, traitement par centre d'usinage horizontal (HMC) de haute précision

Les composants critiques de la vanne utilisent le processus « d'usinage HMC à pince unique, de haute-précision ». Cette approche innovante permet le traitement simultané de toutes les dimensions géométriques clés, des surfaces d'étanchéité et des repères d'alignement au sein d'une seule configuration. En éliminant les erreurs cumulatives dues à plusieurs opérations de serrage, cette méthode de fabrication avancée garantit une concentricité et une précision dimensionnelle exceptionnelles. Le résultat direct est une compatibilité transparente entre les composants de la vanne, ce qui est essentiel pour maintenir l'intégrité de l'étanchéité dans des conditions de haute-pression et garantir le bon fonctionnement des mécanismes mécaniques.

Le moulage par moulage est utilisé pour les pièces complexes à haute résistance

Les couvercles de soupape et autres composants critiques de forme complexe-utilisent le processus de-cire perdue (également connu sous le nom de moulage à modèle perdu). Par rapport au moulage au sable traditionnel, cette méthode permet la production de pièces avec des structures internes complexes (telles que des bases de couvercle de soupape renforcées) et des contours externes, tout en obtenant une finition de surface et une densité structurelle interne supérieures. La technique garantit « une précision et une répétabilité supérieures », améliorant ainsi dès le départ la résistance globale du produit et sa résistance à la fatigue.

Concept de conception intégré pour obtenir une résistance inégalée

Le cœur de la philosophie de conception des vannes OTECO RR est de minimiser les points de défaillance potentiels. Ce concept est réalisé grâce aux conceptions clés suivantes :

Subs-monobloc : une conception-monobloc du siège de vanne réduit le nombre de pièces et les chemins de fuite potentiels, améliore considérablement les performances d'étanchéité et simplifie la complexité de la maintenance sur le terrain.

Connexion d'exportation intégrée : L'extrémité d'exportation est intégralement traitée, éliminant complètement le besoin de connexions soudées ou boulonnées. Cette conception crée un joint sans couture et à haute résistance-qui prévient efficacement les risques de desserrage ou de rupture associés aux méthodes de connexion traditionnelles sous de fortes vibrations et des impulsions de haute-pression.

Connexions filetées sans-roulement : il s'agit d'une conception de sécurité essentielle dans les applications à haute-pression. La structure interne de la vanne garantit que les charges de pression primaires sont supportées par des structures robustes de corps de vanne et de bride, plutôt que par des raccords filetés. Cela élimine complètement le risque de défaillance du filetage dû à la fatigue ou à la concentration de contraintes sous haute pression, garantissant ainsi l'intégrité structurelle à long terme de la vanne.

Couvercle de valve robuste conçu pour des pressions extrêmes

Pour résister à une pression ultra-élevée de 8 000 PSI, le couvercle de valve présente une conception spécialement renforcée. Son couvercle supérieur et son siège de soupape utilisent des « brides ultra lourdes » pour une sécurité accrue, tandis que la structure de base subit une « optimisation de la résistance et de la rigidité ». L'effet synergique est évident : sous haute pression, une intégrité structurelle robuste garantit un fonctionnement fiable, tandis que le piston hydraulique équilibré contrôle avec précision les forces internes pour éviter les dommages structurels dus à des impacts violents. Cette relation symbiotique entre la structure et le mécanisme rend les vannes OTECO plus fiables que les produits concurrents dans des conditions de haute-pression, démontrant directement les prouesses techniques d'OTECO.

Pour garantir un fonctionnement fiable à long terme-dans des environnements de forage difficiles avec des fluides corrosifs et des pressions extrêmes, la soupape de sécurité OTECO RR intègre une solution scientifique des matériaux-de pointe qui met en œuvre les normes les plus élevées, depuis la sélection des composants principaux jusqu'au traitement de surface.

Matériaux des composants de base

La pression critique et les pièces mobiles de la vanne sont sélectionnées parmi des alliages à hautes performances-éprouvés pour répondre à différentes conditions de travail.

Piston : fabriqué en acier inoxydable à haute résistance. Conçu pour les environnements contenant du sulfure d'hydrogène (H2S) dans des conditions de gaz acides, le piston utilise de l'acier inoxydable trempé par précipitation-conforme aux normes NACE MR0175, telles que ASTM A564-630 H1150D. Ce matériau allie une résistance exceptionnelle à une résistance exceptionnelle à la fissuration par corrosion sous contrainte de sulfure.

Corps et siège de vanne : la structure du corps principal est constituée de-pièces moulées en acier allié à haute résistance spécialement conçues pour les équipements sous pression, tels que ASTM A487-4D. Ce matériau offre une excellente ténacité, résistance à la fatigue et soudabilité, qui sont essentielles pour garantir l'intégrité structurelle de la vanne sous des charges cycliques à haute pression.

Couvercle de soupape et autres composants : selon le modèle, certains composants du couvercle de soupape sont traités avec un revêtement Gullite pour améliorer la dureté de surface et la résistance à l'usure. Dans le même temps, les composants tels que les sièges de soupapes sont traités avec un cadmiage pour offrir une protection supplémentaire contre la corrosion.

Revêtement protecteur avancé

Revêtement interne Xylan® : Toutes les surfaces des canaux d'écoulement internes du modèle 8 000 PSI sont recouvertes de Xylan®. Ce revêtement fluoropolymère haute-performance forme une couche protectrice robuste, à faible-friction et chimiquement inerte sur les surfaces métalliques. Il résiste efficacement à la corrosion causée par le H2S, la saumure et d’autres substances corrosives présentes dans la boue de forage. Le coefficient de frottement ultra-faible réduit l'usure des pièces mobiles, garantissant un fonctionnement fluide du piston dans diverses conditions de travail et prolongeant la durée de vie.

Technologie d'étanchéité haute performance

Joint principal : Le joint principal de la vanne est constitué de matériaux polymères avancés, en particulier de polyéthylène (polyéthylène) et de fluoropolymère (fluoropolymère), connus pour leur longue durée de vie, leur excellente résistance à la corrosion et leur grande adaptabilité à une variété de fluides.

Diverses solutions d'étanchéité : OTECO propose « une large gamme d'options d'étanchéité en polymère adaptées à divers environnements fluides ». Cela signifie que les vannes peuvent être personnalisées pour répondre à des exigences opérationnelles spécifiques (telles que des températures élevées, des produits chimiques spéciaux, etc.), en utilisant des matériaux d'étanchéité spécialisés comme le NBR, le HNBR ou le caoutchouc fluoré Viton®. Ces solutions personnalisées garantissent des performances d'étanchéité optimales et prolongent les intervalles de maintenance tout en conservant une efficacité d'étanchéité optimale.

Conçu pour un fonctionnement avec des gaz acides (H₂S)

Tableau 1 : Comparaison des matériaux entre les conditions de travail standard et les conditions de travail avec des gaz acides

Tableau 2 : Spécifications de performance de la soupape de sécurité OTECO de 3 pouces, 8 000 PSI de type RR

Opérations de forage conventionnelles

Dans les opérations de forage conventionnelles, depuis le forage en surface jusqu'à la complétion, cette vanne sert de dispositif de sécurité central protégeant à la fois la pompe à boue et le système collecteur de surface. Sa réponse rapide et sa fonctionnalité de réinitialisation facile garantissent une protection maximale des systèmes de surface lors de la gestion de conditions de fond complexes (telles que des coups de pied ou des tuyaux coincés), tout en minimisant les temps d'arrêt causés par les actions de protection de l'équipement.

Forage sous pression géré (MPD)

Les opérations MPD nécessitent un contrôle précis de la pression de fond de trou dans une fenêtre de pression extrêmement étroite (entre la pression interstitielle de la formation et la pression de fracture). Dans de tels scénarios, la vanne OTECO RR présente des avantages exceptionnels. Avec sa précision du point de consigne de ± 5 %, son actionnement instantané-incendie" et sa capacité de réinitialisation manuelle à retard proche de-zéro-, il constitue un dispositif de protection contre les surpressions idéal pour les systèmes de collecteurs d'étranglement de surface MPD. Comparée aux vannes de cisaillement à réponse lente-et à faible-précision, la vanne RR prévient plus efficacement les dommages de formation ou les coups de pied causés par les fluctuations de pression dépassant la fenêtre, offrant ainsi une assurance de sécurité essentielle pour une mise en œuvre réussie du MPD.

Opérations de fracturation hydraulique et d’amélioration de la production

Avec une pression nominale allant jusqu'à 8 000 PSI, cette vanne est tout à fait capable de répondre aux exigences des opérations d'amélioration de la production à haute pression telles que la fracturation hydraulique moderne et l'acidification. Dans ces opérations, les pressions des pipelines sont extrêmement élevées et fluctuent fréquemment, avec des incidents de surpression survenant régulièrement. La structure robuste-de la vanne RR, combinée à son revêtement interne-résistant à l'usure et à ses joints hautes-performances, peut résister à l'abrasion causée par l'agent de soutènement à haute-concentration dans les fluides de fracturation. Il offre une protection fiable lors des événements de surpression, garantissant la sécurité des plates-formes de fracturation et des équipements de tête de puits.

Forage en eau profonde et à haute température et pression (HPHT)

Les environnements en eaux profondes et à haute -température/humidité (HPHT) représentent les défis techniques les plus exigeants dans les opérations de forage modernes, imposant des exigences presque strictes en matière de sécurité et de fiabilité des équipements. Les vannes OTECO RR, avec leurs pressions nominales ultra-hautes, leurs matériaux résistants à la corrosion certifiés NACE--et leurs certifications offshore faisant autorité de l'ABS et du DNV, sont pleinement qualifiées pour servir d'équipement de sécurité essentiel dans ces-projets de pointe. Leur fiabilité éprouvée fournit une assurance solide pour la protection du personnel et des actifs coûteux dans ces opérations à haut -risque et à forte intensité de capital-.
